Масштабирование импортированных изображений


Разрабатывая дизайн макета, приходится рассматривать множество вариантов компоновки текста и графики. При этом неминуемо изменение размеров изображений. PageMaker располагает возможностью масштабирования импортированных изображений. Точное масштабирование рассмотрено в гл. 14, а сейчас мы познакомимся с масштабированием "на глазок".

Собственно изменение размера изображения выполняется точно так же, как и масштабирование графики, созданной инструментами рисования PageMaker (см. гл. 9), т. е. достаточно перетащить одну из его восьми активных точек с помощью инструмента Pointer (Стрелка). Но все-таки у импортированных изображений существуют и свои особенности. Для них наиболее важным является сохранение пропорций изображения, поэтому, если удерживать при масштабировании клавишу <Shift>, PageMaker не приводит форму изображения к квадрату, как в случае с масштабированием прямоугольников, а масштабирует его с сохранением соотношения вертикального и горизонтального размеров, т. е. пропорций (рис. 10.16).

а

б

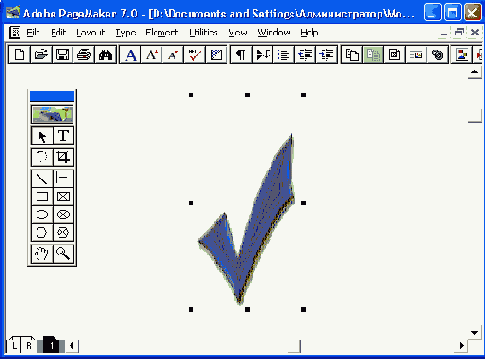

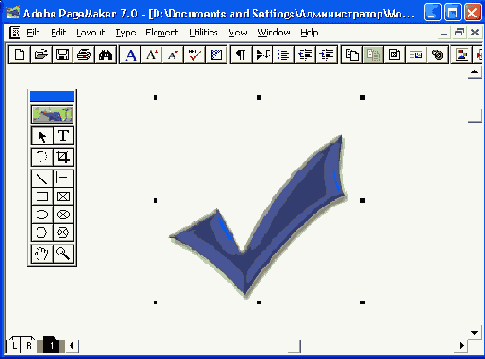

Рис. 10.16. Масштабирование изображения с сохранением (а) и без сохранения пропорций (б)

Особого внимания заслуживают монохромные (Bitmap) растрированные изображения. Изображения этого формата, будучи уже растрированными, не подвергаются растрированию при выводе на принтер (фотонаборный автомат), а печатаются в исходном виде. Такие изображения создаются с учетом разрешения выводного, устройства таким образом, чтобы их разрешение совпадало с разрешениями, поддерживаемыми устройства вывода, или было кратно им. В противном случае растровая точка изображения может потребовать своего присутствия в том месте, где она физически не может быть напечатана принтером.

Самым простым из возможных случаев может быть такой. Монохромное изображение, созданное под максимальное разрешение принтера, уменьшается в два раза. При этом точки его растра следуют в два раза чаще, чем их может вывести принтер, что приведет к фатальному искажению растра.

Подобные же ситуации возникают при увеличении изображения в некратное число раз или его Непропорциональном искажении. Возможные варианты искажений представлены на рис. 10.17.

а

б

в

г

д

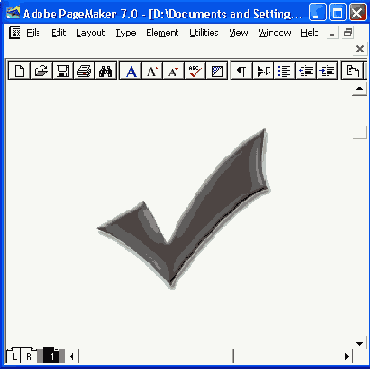

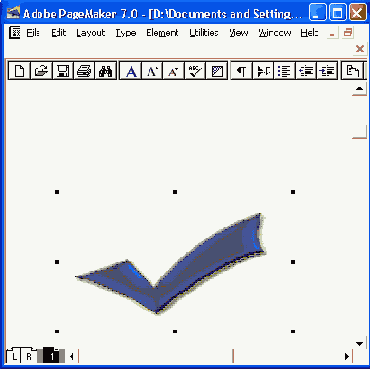

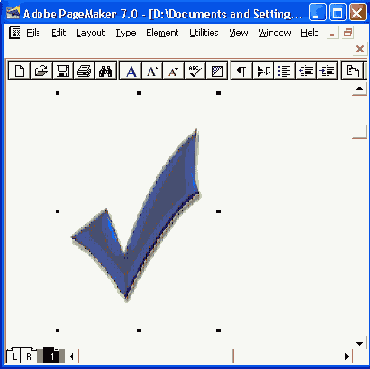

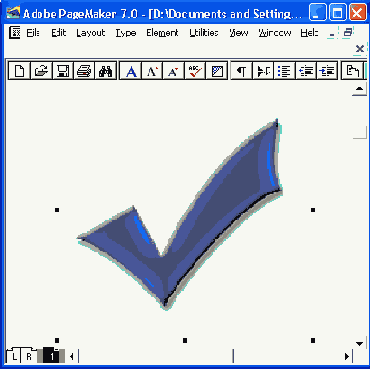

Рис. 10.17. Оригинал (а) и возможные искажения растра при неверном масштабировании растрированных монохромных изображений (б—д)

Если вам все-таки нужно изменить размеры такого изображения, делать это следует, удерживая клавишу <Ctrl>. При этом разрешение изображения изменяется на величину, кратную разрешению устройства вывода. Последнее определяется значением, проставленным в поле Target output resolution (Скомпоновать для принтера) окна Document Setup (Параметры документа), поэтому очень важно указать в нем реальное значение.
