Иллюстрированный самоучитель по Pagemaker 7

Выравнивание объектов по направляющим


Особого разговора заслуживают линии и многоугольники, созданные соответствующими инструментами PageMaker. Эти фигуры могут иметь достаточно толстую обводку. Чтобы вопрос о том, по внутренней или внешней ее стороне выравниваются данные объекты, не показался праздным, горизонтальные и вертикальные линии выравниваются по одной из сторон с учетом обводки. Наклонные линии выравниваются геометрически, т. е. без учета обводки.

Примечание

Для точного относительного размещения линий необходимо соблюдать единообразие в их выравнивании по направляющим. Поскольку линия может "прилипнуть" к направляющей любой своей стороной, помещайте их к направляющим все время с одной стороны (например, вертикальные слева, а горизонтальные сверху).

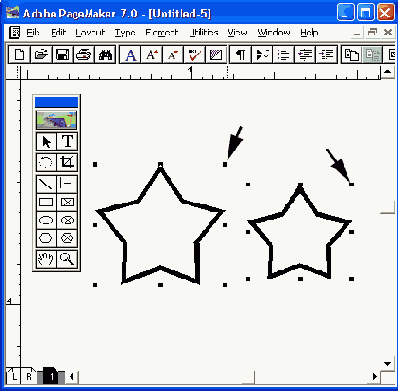

Для многоугольников габаритный прямоугольник может не совпадать с положением ограничителей. Они могут находиться как внутри, так и снаружи обводки. Это зависит от того, рисовали вы прямоугольник, двигаясь по часовой стрелке (рис. 14.4, справа) или против (рис. 14.4, слева).

В поставку PageMaker входит специальный сценарий, позволяющий переопределить сторону (внутреннюю или внешнюю), с которой находится обводка многоугольника. Размеры многоугольника при выполнении этого сценария не изменяются. В любом случае выравнивание многоугольников по направляющим происходит по внешней стороне с учетом обводки (рис. 14.5).
